一、用途及特點:
TH型斗式提升機適用于向上輸送粉狀、粒狀、小塊狀的無磨琢性、半磨琢性的物料，如煤砂、焦木、水泥、碎礦石等。本提升機采用離心式卸料，掏取式裝料，采用環形鏈條為牽引構件，故適于輸送溫度較高的物料。具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點

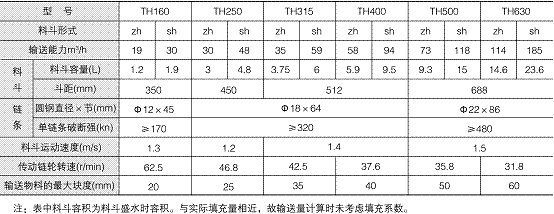

二、技術參數:
三、主要特點
1、輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍；
2、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；
3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度圓環鏈，經適當?shù)臒崽幚砗�，具有很高的抗拉�?qiáng)度和耐磨性，使用壽命長。
本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5t/m3的物料的粉狀、粒狀、小塊狀的低磨琢性物料，物料溫度不得超過250℃。
本機備有兩種料斗：
zh型（中深斗）一般使用于輸送濕的，易結塊，較難拋出的物料，如濕砂、型砂、化肥、堿粉等。
sh型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
本提升機代號為TH，即圓環鏈斗式提升機，產品規格以斗寬表示。

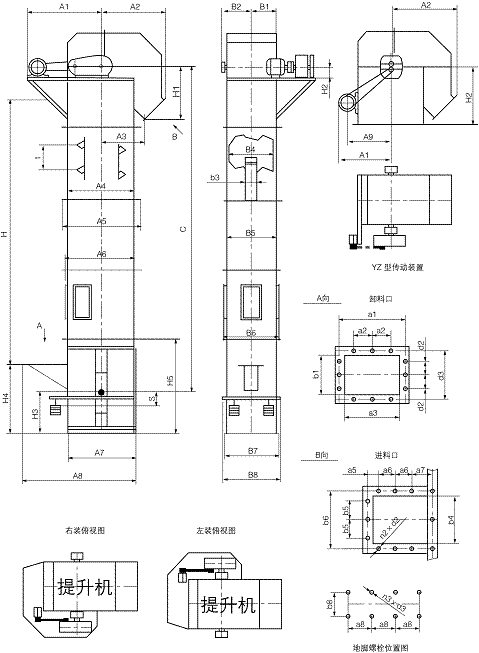

TH型斗式提升機結構示意圖

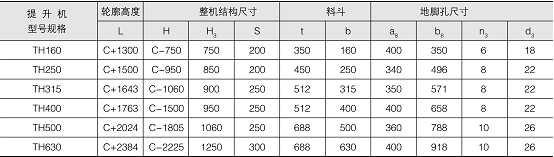

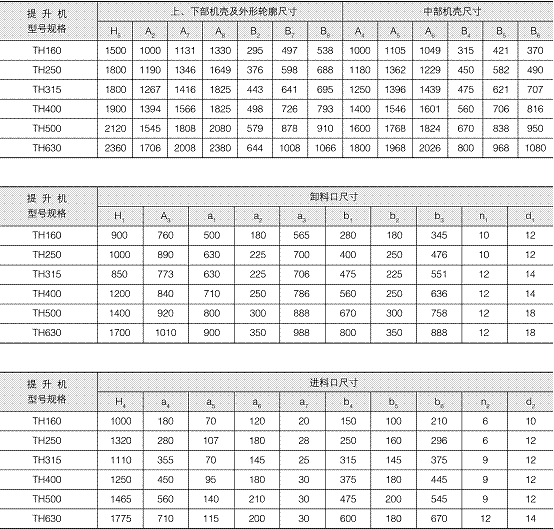

四、外形安裝尺寸圖:
